Troubleshooting : Wireshark

Lorsque vous rencontrez des problèmes d'établissement d'appel ou d'audio, une des premières démarches conseillée est d'analyser les échanges SIP/RTP. Wireshark est l'outil d'analyse de protocoles réseau le plus populaire et les paragraphes suivants donnent quelques points pour étudier les appels et identifier les problèmes les plus courants.

Analyse des communications

Listes de communications

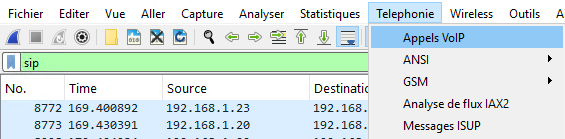

La liste des communications disponibles dans une acquisition est accessible par le menu Téléphonie / Appels VOIP.

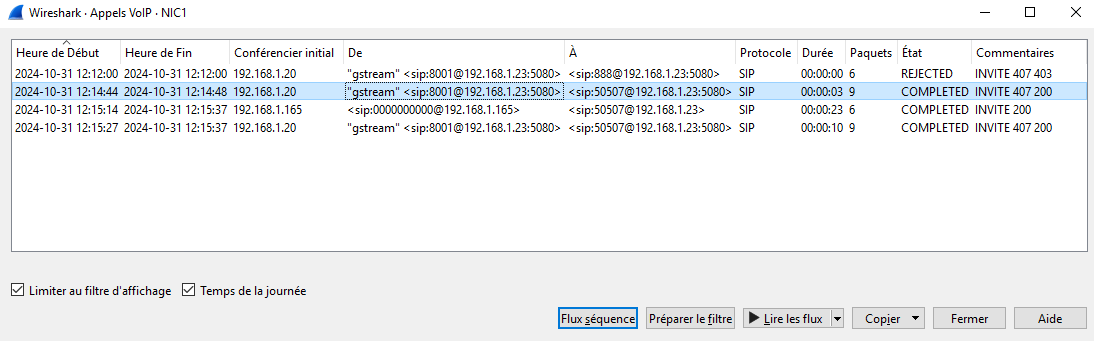

Pour chaque communication sont indiquées les heures de début et de fin,  l'IP de l'initiateur (Conférencier inital) etc.

Call-flow SIP

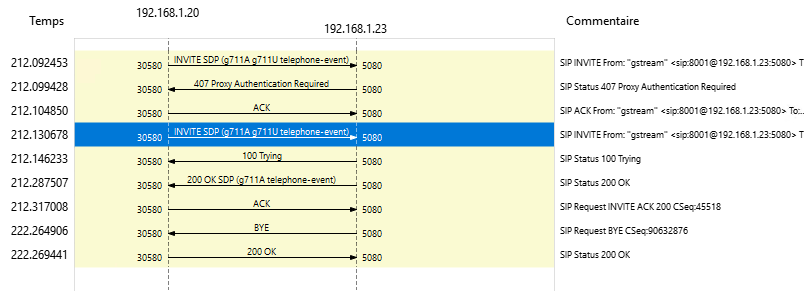

Le bouton Flux-séquence permet de visualiser le call-flow de la communication sélectionnée, puis pour chaque échange, d'aller directement sur le paquet correspondant.

Le call-flow permet notamment de visualiser les échanges protocolaires, les IP et ports source / destination ainsi que le codec du flux RTP.

Flux audios

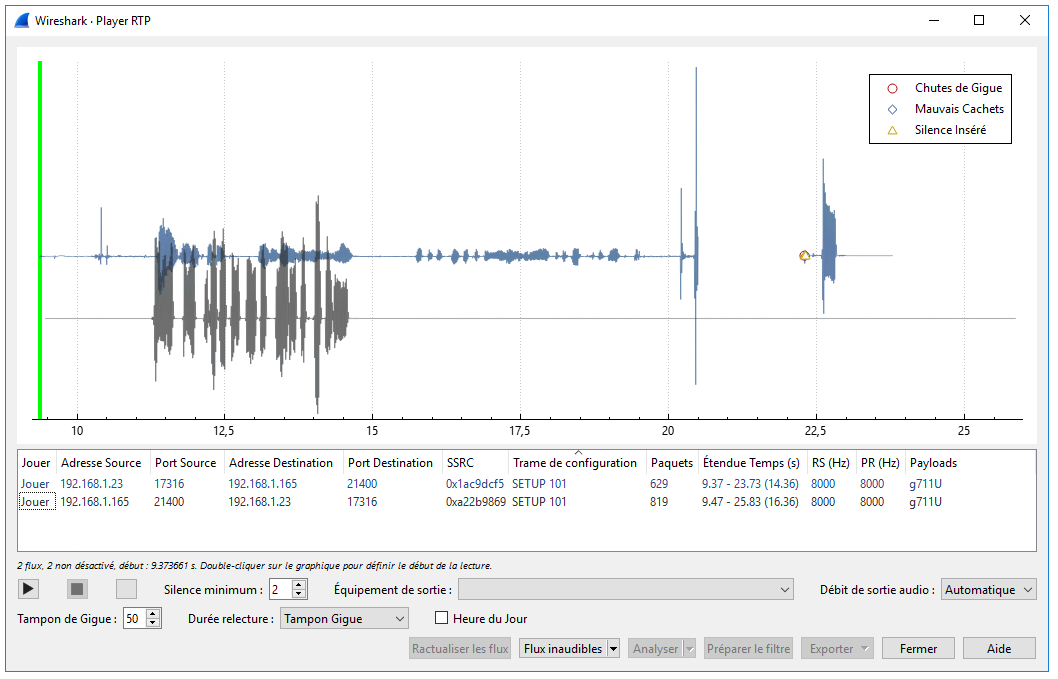

Le bouton Lire les flux permet de visualiser et d'écouter les flux audios de la communication choisie (attention : si le filtre sip est actif les flux paraitront vide, il faut à minima filtrer sip || rtp ).

Il est aussi possible de visualiser d'éventuels problèmes (gigue, timestamps incorrects) ou par exemple l'absence totale d'audio d'un côté.

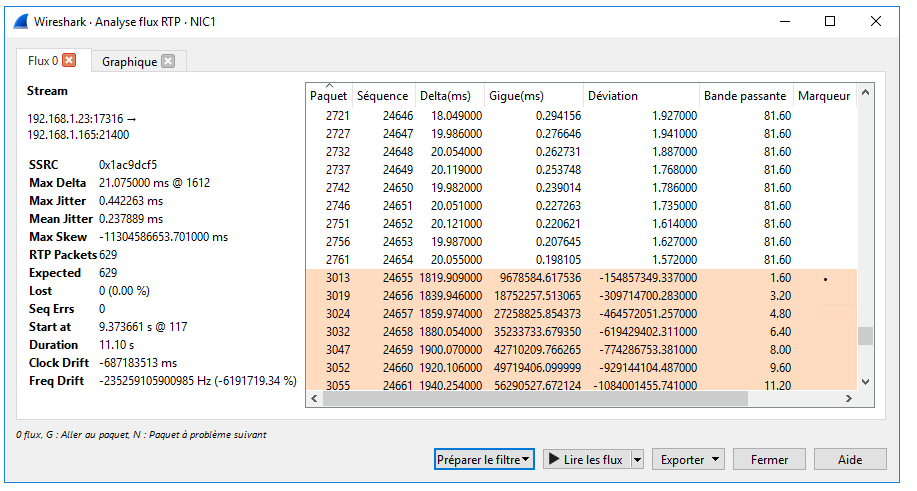

En sélectionnant un des flux audio le bouton Analyser permet d'obtenir des informations sur les paquets, et de mettre en évidence  d'éventuels problèmes (gigue, timestamps incorrects) pour chacun.

Détail d'une communication

Sélectionner un appel SIP

Une communication est identifiée de façon unique par son Call-ID.
( Il est aussi possible d'utiliser from-tag ou to-tag )Wireshark permet de filtrer ainsi les échanges concernant cette communication.

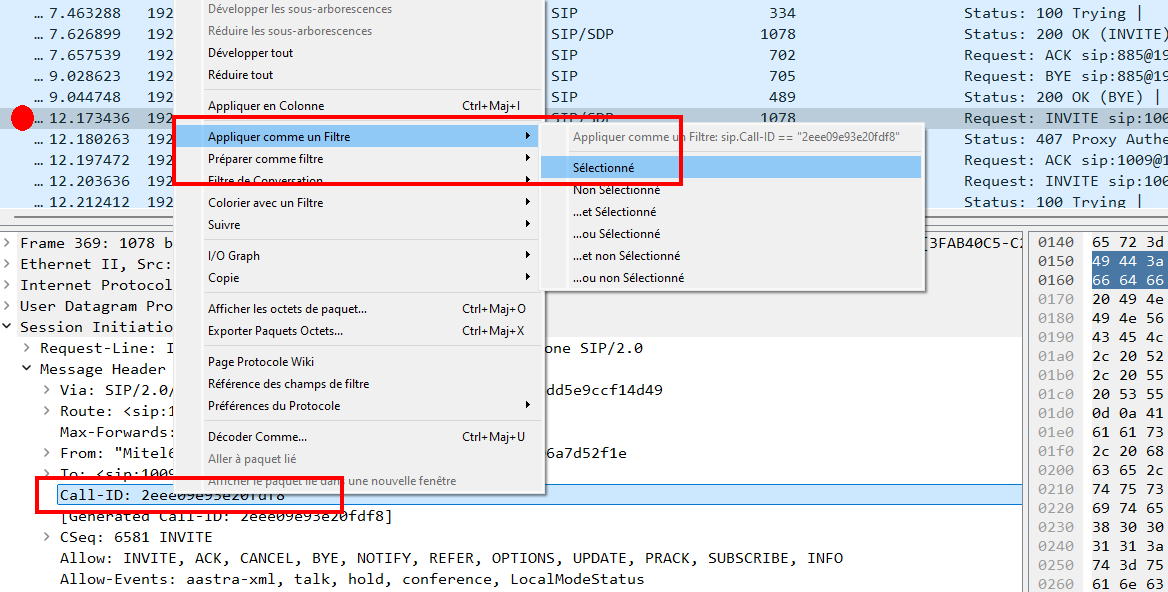

Ici la ligne contenant l'INVITE concerné est sélectionnée, puis clic-droit sur le champ Call-ID de l'entête du message -> appliquer filtre sur sélectionné.

( Ceci est équivalent à la saisie du filtre sip.Call-ID == "2eee09e93e20fdf8" pour le Call-ID 2ee... )

Etudier les entêtes SIP

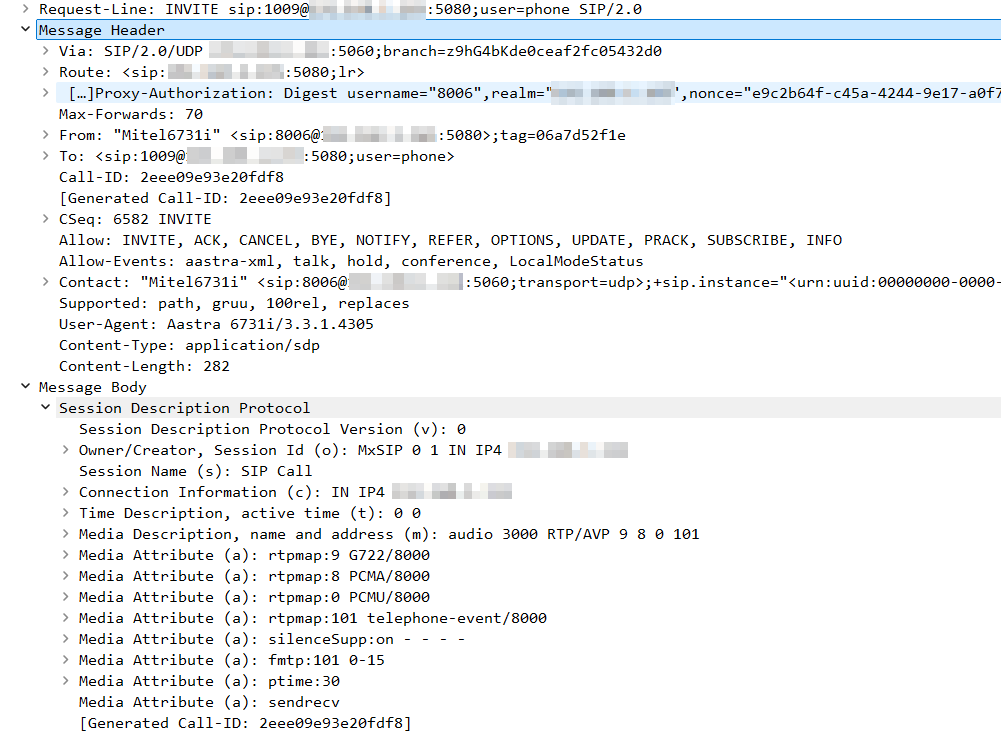

Le message INVITE contient deux parties importantes :

• L'entête (Message Header)
  • From :  URI de l'émetteur de l'appel
  • To : URI de destination de l'appel
  • Contact : Adresse des requêtes ultérieures

• Le SDP (Session Description Protocol ) décrivant les paramètres d'initialisation des flux (audio/vidéo)
  • les codecs médias (m) supportés ainsi que leurs attributs (a) dans l'ordre de préférence
  • l'adresse de connection (c)
  • la direction ( sendrecv )
